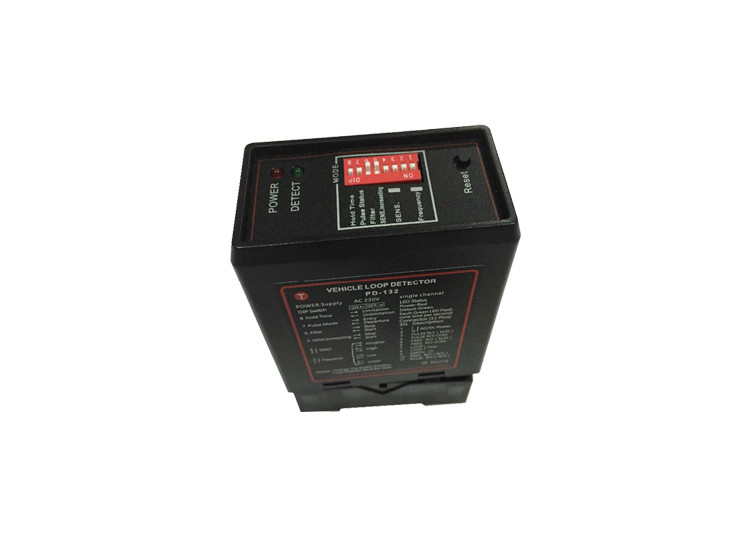

كاشف حلقة موصلة للسيارة بقناة واحدة 10ms 5A 170kHz
  • كاشف حلقة موصلة للسيارة بقناة واحدة 10ms 5A 170kHz
  • كاشف حلقة موصلة للسيارة بقناة واحدة 10ms 5A 170kHz
  • كاشف حلقة موصلة للسيارة بقناة واحدة 10ms 5A 170kHz

كاشف حلقة موصلة للسيارة بقناة واحدة 10ms 5A 170kHz

مكان المنشأ شنتشن، الصين.
اسم العلامة التجارية SINOMATIC
إصدار الشهادات CE/ ISO
رقم الموديل PD-132
تفاصيل المنتج
نطاق الترددات:
من 20 كيلوهرتز إلى 170 كيلوهرتز
وقت رد الفعل:
100 مللي ثانية
مرحلات الإخراج:
240 فولت / 5 أمبير
ضمان:
سنة واحدة
الجهد المتاح:
220 فولت ، 110 فولت ، 24 فولت ، 12 فولت
حلقة توصيل الأسلاك:
الحد الأقصى للطول 200 متر الملتوية 20 مرة على الأقل لكل متر
درجة حرارة التشغيل:
-20 درجة مئوية إلى +65 درجة مئوية
حساسية:
4 مستويات
تسليط الضوء:

كاشف حلقة موصلة للسيارة 170 كيلو هرتز

,

كاشف حلقة موصلة للسيارة 5A

,

كاشف حلقة مرور 10 مللي ثانية

شروط الدفع والشحن
الحد الأدنى لكمية
النظام عينة مقبولة
الأسعار
negotiable
تفاصيل التغليف
كرتون / صندوق خشب رقائقي / منصة نقالة
وقت التسليم
2-5 أيام عمل بعد استلام المبلغ
شروط الدفع
T / T ، L / C ، D / A ، D / P ، ويسترن يونيون ، موني جرام
القدرة على العرض
3،0000pcs شهريا
وصف المنتج

كاشف حاجز وقوف السيارات ملحق سيارة مع حلقة موصلة



تطبيق المنتج



PD132 كاشف حلقة يستخدم في أي مكان يجب فيه اكتشاف المركبات ، ومراقبة طرق الوصول وحراسة آمنة أو لحساب المركبات.



يمكن استخدام إشارة الخرج للتحكم في آليات دفع الباب والبوابة أو تشغيل الحواجز أو التحكم في أنظمة إشارات المرور أو تنشيط موزعات البطاقات في ساحات الانتظار.


يستخدم تقنية المعالجات الدقيقة المتقدمة ويمكنه العمل في بيئات متنوعة.
له مرحلات إخراج ثنائية الاتجاه: أحدهما إخراج غير محدود عندما تكون الحلقة مغطاة بشكل دائم والآخر هو وضع متعدد يمكن تعيينه بواسطة المستخدمين.



المعلمات الفنية لكاشف الحلقة



مزود الطاقة 230V AC 115V AC 24V DC / AC 12V DC / AC
نطاق الترددات 20 كيلو هرتز ~ 170 كيلو هرتز
حساسية قابل للتعديل في 4 زيادات
وقت رد الفعل 10 مللي ثانية
قناة غير مرتبطة
درجة حرارة التشغيل -40 درجة مئوية ~ + 80 درجة مئوية
الرطوبة النسبية <90٪
التعويض البيئي تعويض الانجراف التلقائي
وضع الإخراج مرحل كهربائي
محاثة الحلقة المثالي هو 100μH إلى 300μH (يشمل الاتصال)
حجم المسكن 78 × 40 × 108 مم (الطول × العرض × الارتفاع)






الوظائف والميزات



1) مفتاح إعادة الضبط: يتيح مفتاح إعادة الضبط إعادة ضبط الكاشف يدويًا أثناء التشغيل والاختبار.ينتج عن هذا الكاشف إعادة ضبط حلقة الاستشعار والاستعداد لاكتشاف السيارة ؛

2) وقت النبض القابل للتحديد: تحدد هذه الميزة طول الوقت الذي سيتم فيه تنشيط مرحل النبض لمدة ثانية واحدة أو 0.5 ثانية ؛

3) اختيار مرحل النبض: قد يتم تكوين مرحل النبض للتنشيط عند اكتشاف السيارة أو عندما تغادر السيارة الحلقة ؛

4) تعزيز الحساسية: تحدد هذه الميزة مستوى عدم الكشف إلى أقصى حساسية وتستخدم لمنع فقدان اكتشاف المركبات عالية السرير ؛

5) تبديل الحساسية القابلة للتحديد: 4 إعدادات حساسية متوفرة على المفاتيح للسماح بالمرونة في التكوين ؛

6) تبديل التردد القابل للتحديد: 4 إعدادات تردد متاحة لمنع التداخل بين الحلقات المجاورة ؛

7) خيار المرشح: يستخدم هذا الخيار لتوفير تأخير بين اكتشاف السيارة وتبديل مرحل الإخراج.يستخدم هذا المرحل عادة لمنع الاكتشاف الخاطئ للأجسام الصغيرة أو سريعة الحركة ؛

8) خيار التواجد الدائم: تضمن هذه الميزة الحفاظ على اكتشاف السيارة عندما تكون السيارة متوقفة فوق الحلقة لفترات طويلة.





كاشف حلقة موصلة للسيارة بقناة واحدة 10ms 5A 170kHz 0

كاشف حلقة موصلة للسيارة بقناة واحدة 10ms 5A 170kHz 1






الاسلاك الرسم البياني



العملية والإشارة

أثناء ضبط الكاشف ، سيتم تشغيل مصباح القناة الأخضر ومؤشر الطاقة الأحمر.يبقى حوالي ثانيتين ، ثم ينطفئ المصباح الأخضر.في حالة وجود خطأ في الحلقة ، سيضيء مؤشر LED للقناة ويومض مشيرًا إلى وجود خطأ.إذا كان الخطأ يُشفى ذاتيًا ، فسيستمر الكاشف في العمل. سوف يتوهج مؤشر LED للقناة الخضراء أيضًا كلما تم اكتشاف مرور سيارة فوق الحلقة الاستقرائية.سيظل مؤشر بيان الطاقة الأحمر الموجود أعلى الوحدة مضاءً للإشارة إلى أن الوحدة تعمل بالطاقة.



التردد للتخلص من تداخل حلقتين سلكيتين متجاورتين أو كاشفات حلقة ، يمكن تغيير التردد.



الحساسية تسمح حساسية الكاشف للكاشف بأن يكون انتقائيًا فيما يتعلق بتغيير الحث الضروري لإنتاج ناتج.هناك أربعة اختيارات للحساسية ويتم ضبطها على النحو التالي بواسطة DIP3 و DIP4 Switch.



تعزيز الحساسية التلقائي

يتم تحديد التعزيز التلقائي للحساسية بواسطة مفتاح DIP5 الموجود في مقدمة العلبة ويتم ضبطه على النحو التالي: إيقاف - معطل ، تشغيل - ممكّن.يؤدي التعزيز التلقائي للحساسية إلى زيادة الحساسية إلى أقصى حد عند الاكتشاف على السيارة ، والحفاظ عليها عند هذا المستوى أثناء وجود السيارة فوق الحلقة.عندما تغادر السيارة الحلقة ويفقد الاكتشاف ، تعود الحساسية إلى المستوى المحدد مسبقًا.





مرشح للتخلص من تداخل البيئة السيئة ، يتم تنشيط وضع الفلتر عن طريق ضبط مفتاح DIP6 على موقع "تشغيل".في هذا الوضع ، يتأخر وقت رد فعل الكاشف ، وتنخفض الحساسية.عادة ، يتم تعطيل وضع المرشح عن طريق ضبط مفتاح DIP6 على موقع "إيقاف".



【انتباه】إذا كان الكاشف لا يعمل بشكل طبيعي ، فيجب عليك التحقق من الحلقة والأسلاك في البداية ، ثم تغيير التردد أو الحساسية.أخيرًا ، حاول ضبطه على وضع التصفية.



مرحل الإخراج إذا كان DIP7 هو موقع "إيقاف التشغيل" ، فعند اكتشاف مرور مركبة عبر الحلقة الحثية ، يتم تنشيط المرحل 1 والمرحل 2 ؛عندما يتم الكشف عن خروج السيارة من الحلقة ، يتم إلغاء تنشيط المرحل 1 والمرحل 2. إذا كان DIP7 هو موقع "ON" ، فعند اكتشاف مركبة تمر فوق الحلقة ، يتم تنشيط المرحل 2 ؛ عندما يتم اكتشاف خروج السيارة من الحلقة ، يتم إلغاء تنشيط المرحل 2 ، وتأخير 500 مللي ثانية ، يتم تنشيط المرحل 1 لمدة 500 مللي ثانية.



وقت الحضور

قد يتم تعيين وقت الحضور على الوجود الدائم أو الحضور المحدود.في وضع التواجد الدائم ، سيعوض الكاشف باستمرار عن جميع التغييرات البيئية بينما توجد سيارة فوق الحلقة ، يتم ضبط وضع التواجد مع مفتاح DIP8 ويتم تكوينه على النحو التالي: إيقاف: حضور محدود (10 دقائق) ، تشغيل: الحضور الدائم



نهتع

يقوم الكاشف تلقائيًا بضبط الحلقة الاستقرائية المتصلة به عند توصيل الطاقة ، سواء عند التثبيت الأولي أو بعد أي انقطاع في مصدر الطاقة.إذا كان من الضروري إعادة ضبط الكاشف ، كما قد يكون مطلوبًا بعد تغيير أي من المفاتيح أو بعد نقل الكاشف من تثبيت إلى آخر ، فإن التشغيل اللحظي لمفتاح RESET سيبدأ دورة الضبط التلقائي.
