| مكان المنشأ | شنتشن، الصين. |
| اسم العلامة التجارية | SINOMATIC |
| إصدار الشهادات | CE/ ISO |
| رقم الموديل | سن-PK400AC |

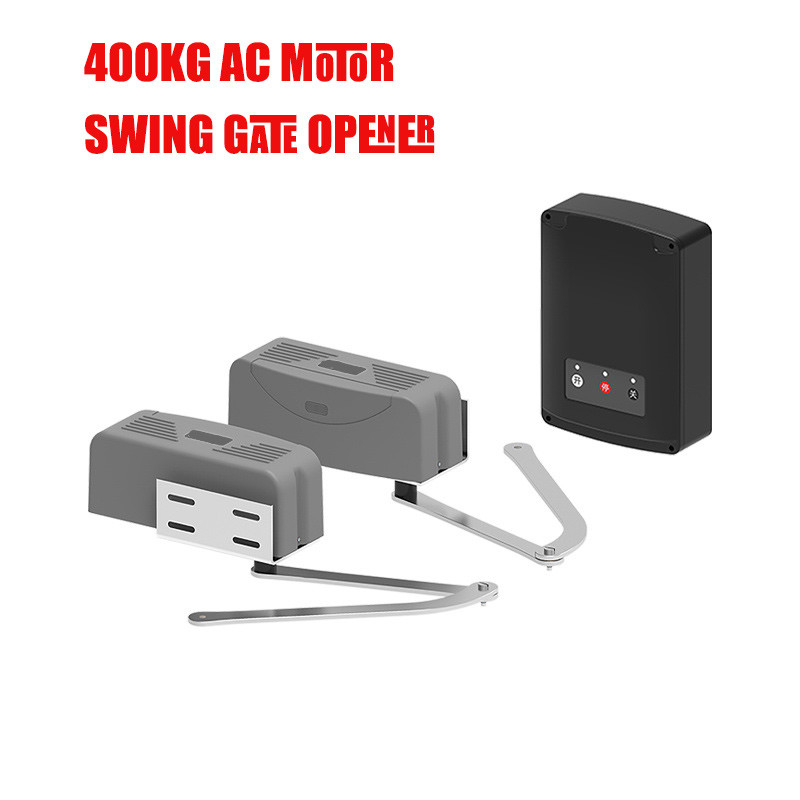

لوحة مفاتيح قاعة سكنية إنذار مصباح جهاز استشعار صور واجهة 800 كيلوغرام بوابة الوزن أوتوماتيكي فتح بوابة سوينغ
PK400AC فتح بوابة التأرجح
وصف المنتج
مفتوح البوابات PK400AC مصمم لاستخدام البوابات المتحركة في الفناء السكني ، وزن ورقة البوابة يصل إلى 400 كجم وعرض يصل إلى 3.0 متر.
أداء آمن وموثوق به
أبرز المنتجات
أداء آمن وموثوق به
سرعة متحركة قابلة للتعديل
واجهة لوحة مفاتيح / زر واحد.
مصباح الإنذار، واجهة الأشعة الضوئية وأشعة السلامة.
يمكن للمستخدم اختيار وظيفة الإغلاق التلقائي.
مفاتيح الحد الميكانيكية المدمجة التي تسمح للقضاء على التوقف الأرضي.
متوفرة لتركيب 2 مفتوح أو 1 مفتوح مع صندوق تحكم واحد.
متوفر مع ذراع مفصلة أو ذراع متحركة.
تصميم إطلاق مفتاح يدوي لأغراض الطوارئ.
المعلمات التقنية الرئيسية
| نموذج الوحدة | PK400AC |
| إمدادات الطاقة | 220 فولت،50 هرتز؛ 110 فولت،60 هرتز |
| الحد الأقصى لوزن البوابة | 400 كجم / ورقة |
| أقصى طول البوابة | 3.0 م / ورقة |
| قوة المحرك | 200 واط |
| سرعة حركة البوابة | 10 ثوانٍ لكل زاوية 90 |
| مفتاح الحد | الميكانيكية |
| تسجيل المفاتيح | 25 |
| فك الترميز / التردد | الرمز المتداول / 433.92MHz |
| واجب العمل | S2 15 دقيقة |
| الضوضاء | ≤ 60 ديسيبل |
| درجة حرارة العمل | -20°C~70°C |
| الوزن الإجمالي | 28 كجم (2 حزمة) |
الوظيفة الرئيسية والخصائص
*أداء آمن وموثوق به.
*سرعة التحرك قابلة للتعديل
*مفتاح / واجهة زر واحد.
* مصباح الإنذار، واجهة الأشعة الضوئية وأشعة السلامة.
* يمكن للمستخدم اختيار وظيفة الإغلاق التلقائي.
*مفتاحات الحد الميكانيكية المتكاملة التي تسمح للقضاء على التوقف الأرضي.
* متاح لتركيب 2 مفتوح أو 1 مفتوح مع صندوق تحكم واحد.
* متوفر مع ذراع مفصلة أو ذراع متنقلة.
* تصميم إطلاق مفتاح يدوي لأغراض الطوارئ.
إنستدليل التسجيل
يُطبق مفتوح البوابة المتحركة PK400AC على وزن البوابة المتحركة ذات الورقة الواحدة أقل من 400 كجم، ويجب أن يكون طول البوابة المتحركة ذات الورقة الواحدة أقل من 2.5 متر.وضع القيادة يتبنى الدودة والدودة معدات للجمع بين ناقل نقل العجلاتيجب تركيب هذا مفتوح البوابة داخل الحجرة أو الحديقة للحماية.
رسم تركيب للمحرك الرئيسي
يتم تثبيت المحركين على التوالي على جانبي البوابة ويظهر الشكل 6 علاقة التثبيت بين الغطاء والمحرك الرئيسي ولوحة التثبيت.يتم أخذ المحرك الرئيسي على اليسار كمثال لوصف مفصل لطريقة التثبيت ويمكن أن يكون مرجعًا لطريقة التثبيت في اليمين.
أعمال التحضير قبل التثبيت
أ) قبل تثبيت مفتوح الباب، يرجى التأكد من التثبيت الصحيح للباب لضمان أن الباب يمكن تشغيله بسهولة يدويا.تفكيك الغطاء البلاستيكي على المحرك الرئيسي ولوحة قاعدة التثبيت قبل التثبيت والاحتفاظ بالمواد اللاصقة ذات الصلة بشكل صحيح;
ب) تثبيت القفل الكهربائي، يجب أن تكون المسافة بين أسفل الباب والأرض 40-50mm. إذا لم يتم تثبيت القفل الكهربائي، يجب أن تكون المسافة بين أسفل الباب والأرض ≥20mm.
كابل
يرجى تحضير العناصر اللاصقة لربط لوحة التركيب والجدار وفقًا لبيئة التثبيت.و كابل الطاقة للمحرك الرئيسي (عدد كل محرك واحد محرك طاقة الكابل يجب أن يكون أقل من 4 PCS، يجب أن لا تقل مساحة القسمة من قلب الكابل عن 1.5mm2) ، يجب أن لا تقل عدد كابلات تحويل الحد للمحرك الرئيسي (عدد كل قلب كابل تحويل الحد للمحرك الواحد يجب أن يكون أقل من 3 PCS)يجب أن لا تقل مساحة القسمة من قلب الكابل عن 0.75mm2) ، والقوة
كابل للوحدة التحكمية (يجب أن يكون عدد محاور الكابل أقل من 3 أجزاء، ولا يجب أن تكون مساحة القسمة من محور الكابل أقل من 1.5mm2).يتم تحديد الطول من قبل المستخدم وفقا للوضع في موقع التثبيت.
ملاحظة: يجب أن تكون منفذ الأنابيب موجهة لأسفل لتجنب دخول مياه الأمطار إلى الأنابيب على طول الكابل.
تثبيت أقواس التثبيت
من أجل تثبيت المحركات الرئيسية PK400AC بشكل ثابت ، يوصى باستخدام مسامير التوسع لتثبيت دعامات التثبيت.
لمزيد من التفاصيل، يرجى النقر على الرابط أدناه لتنزيل دليل المستخدم.
