| مكان المنشأ | شنتشن، الصين. |
| اسم العلامة التجارية | SINOMATIC |
| إصدار الشهادات | CE/ ISO |
| رقم الموديل | (دي زد -2243) |
وصف المنتج

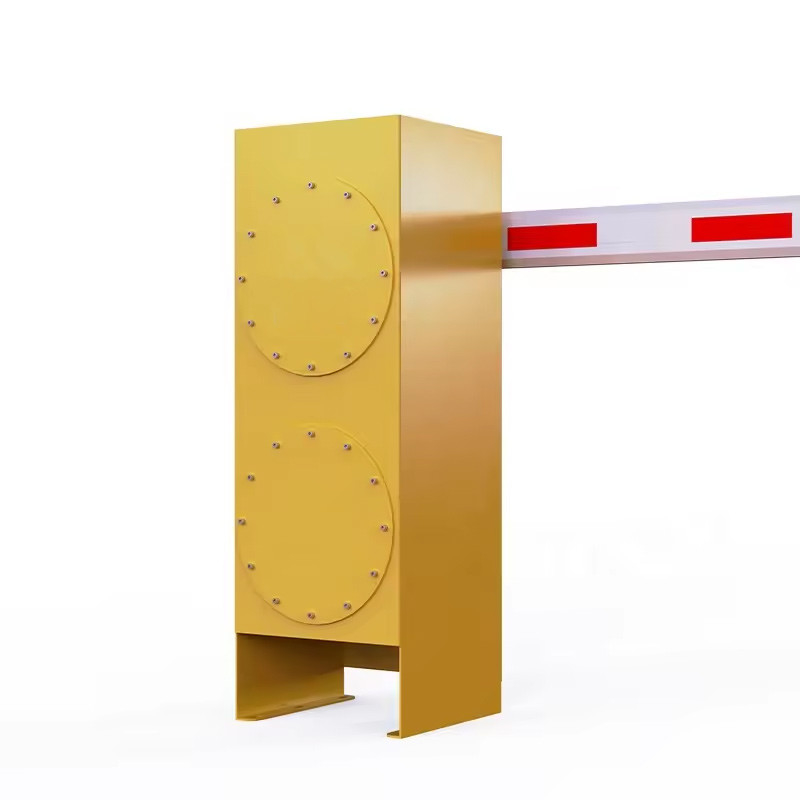

هذه بوابة حاجزية مضادة للانفجار هذا المنتج هو منتج ميكاترونيكي نموذجيتنظيم سرعة واسعة وخطأ سرعة بسيطة في الحالة الثابتة.
إن الجهاز الخفيف من الجيل الرابع خاص بمنع البوابة، مع نسبة سرعة متعددة اختيارية، والعمل المستقر، والعجلة المخصصة لديها كفاءة نقل أعلى واستقرار عال،الذي يحظى باحترام متزايد من قبل السوقيتبنى أحدث تكنولوجيا تصميم القالب ، وتكنولوجيا تصنيع الصب الميت ، وتكنولوجيا تنظيم سرعة التحكم بدون فرشاة. يمكن تبادل الذراع بسرعة.تصميم غير المشبك هو أكثر ملاءمة للاستخدام، ويعتمد قلب الآلة على ناقل التروس أن السرعة سريعة.بناء العقدة الملتوية الثلاثة على شكل قوس يجعل الذراع تعمل بسرعة ومستقرة.صيانة مريحة ومدة خدمة طويلة.
أماكن التطبيق:
محطات الغاز، محطات الغاز، محطات الغاز الطبيعي، مدخلات كهوف الكيروسين، مصانع الكيماويات
مستودعات المواد الخطرة، الخ.
الوظائف
1يمكن ضبط سرعة التشغيل من 1.5s إلى 3s، 2.5s إلى 8s.
2يمكن تغيير اتجاه الذراع بسرعة
3. افتح بوابة الحاجز بواسطة عجلة المحرك عند إيقاف تشغيل الطاقة ، وإعادة ضبطها تلقائيًا بعد تشغيل الطاقة
4ذراع المفتاح المنحني ثلاثي الارتباط هيكل الحركة، والعملية مستقرة.
5جهاز التحكم عن بعد لاسلكي لفتح / إغلاق
6وظيفة التراجع التلقائي (قوة قابلة للتعديل).
7-إنه متاح.
8-مُوصّل كاشف الحلقة متاح.
9متكاملة بشكل جيد مع معدات نظام وقوف السيارات، مع التحكم بالأسلاك ((يجب أن يكون إشارة التبديل).
10رابط إشارة المرور ((AC220V ، طاقة أقل من 40W).
11. توفير إشارة اتصال جاف لنظام وقوف السيارات ((COM,NC,NO).
12تأخير تلقائي عند الإغلاق (يمكن تعديله)
13واجهة الاتصال بالشبكة RS485 أو CAN ((لا حاجة لتثبيت الوحدة).
14. واجهة العد
15واجهة بطارية احتياطية 24 فولت ((يمكن شحنها باستخدام الطاقة الشمسية، اختياري)
16الذراع مفتوحة عند إيقاف تشغيل (إضافة بطارية احتياطية، اختياري)
17جهاز إنذار مكافحة الاصطدام ((اختياري)
المواصفات التقنية
| حجم الخزانة | 350*305*1005 ((ملم) | 350*305*1005 ((ملم) |
| درجة حرارة العمل | -35°C~+65°C | -35°C~+65°C |
| إمدادات الطاقة | AC110V/220V؛ DC24V | AC110V/220V؛ DC24V |
| سرعة فتح / إغلاق | 1.2Sec-3Sec ((يمكن تعديلها) | 2.5Sec-6Sec ((يمكن تعديلها) |
| الطاقة المسجلة | 160 واط | 200 واط |
| طريقة القيادة | محرك DC بدون فرشاة | محرك DC بدون فرشاة |
| الرطوبة | ≤ 90% | ≤ 90% |
| مسافة التحكم عن بعد | ≤100m ((مفتوح، في الطقس المشمس) | ≤100m ((مفتوح، في الطقس المشمس) |
| درجة الحماية | IP66 | IP66 |
| سرعة المحرك بدون حمولة | 1850r/min | 1850r/min |
| طول الجذع القابل للتكيف | 2m-4.5m | 3m-6m |
خطوات التثبيت
1من فضلك اختر النوع الصحيح من بوابة الحاجز وفقا لمواصفات السرعة، ومن ثم إصلاح خزانة الحاجز مع المسامير التوسعة.
بعد تحديد الموقع، يجب أن يتم بناء قاعدة بوابة الحاجز وفقًا لظروف الموقع، وكذلك جعل الطابق السفلي في مكانه للأسفل غير الخرساني.
2. إختيار وتشغيل الربيع
بوابة الحاجز تم تعديلها بشكل جيد قبل التسليم.لمزيد من التعديلات، يرجى اتباع التعليمات أدناه.
الربيع قابل للتمدد والمواصفات هي كما يلي:
قطر 4.0MM اللون الأخضر
قطر 4.5MM اللون الأحمر
قطر 5.5MM لون أزرق
قطر 6.8MM اللون الأصفر
قطر 7.0MM لون أبيض
طول الربيع يتوقف على المنتج الفعلي. سيتم إخطار التغييرات في التصميم بشكل منفصل.
3. ضبط موقف ذراع الحاجز
لتعديل وضع الذراع (على سبيل المثال، بعد ممارسة قوة مفرطة) ، يرجى اتباع الخطوات كما هو موضح أدناه:
3.1 افتح باب بوابة الحاجز وإزالة الغطاء
3.2 حرر المسامير الثنائية لـ DZ-8 على عمود البندول بمفتاح M12 Allen ، بحيث يمكن إعادة وضع ذراع الحاجز يدويًا.
3.3 قياس وضع ذراع الحاجز (الموقف الأفقي كما هو موضح في الشكل 1).
3.4 استخدم مفتاح هيكساجون لإعادة تشديد المسامير الثنائية
