| مكان المنشأ | شنتشن، الصين. |
| اسم العلامة التجارية | SINOMATIC |
| إصدار الشهادات | CE/ ISO |
| رقم الموديل | د زد-إس إف-2035 |

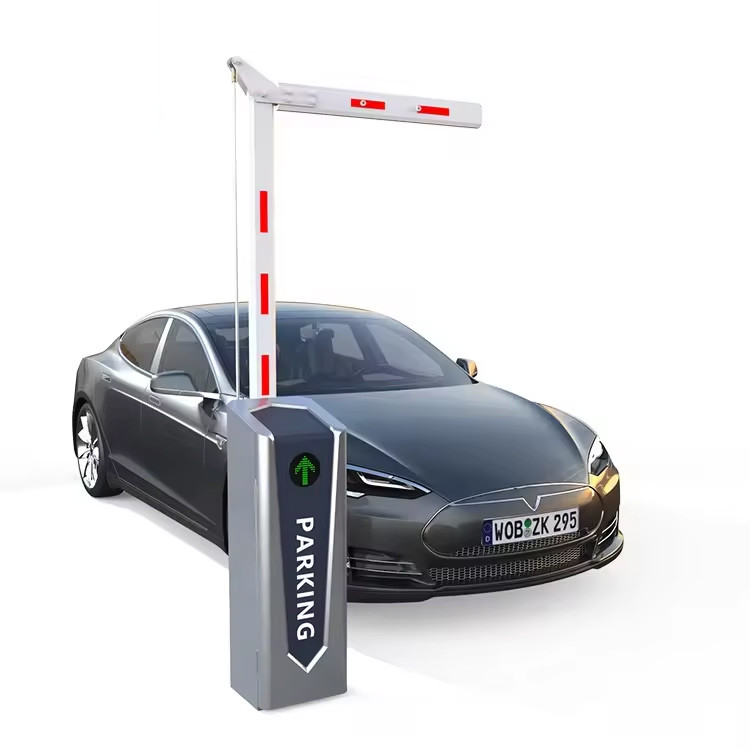

وصف المنتج
هذا الجيل الثاني من بوابة المحرك الخدمي يتبنى تصميم متكامل وتصنيع القالب مع التكنولوجيا الرائدة العالمية، الهيكل المدمج، الدقة العالية، والاتساق العالي والتصنيف،واستخدام ناقل تخفيض الكوكبي، الكفاءة العالية، والعمر الطويل، لا تسرب الزيت، لا حجب، ضوضاء منخفضة، يعتمد المحرك 24 فولت المغناطيس الدائم الأرض النادرة محرك سيرفو متزامن، حجم صغير، استهلاك طاقة منخفضة، عزم دوران كبير،تنظيم سرعة واسعة، لا حرارة، اختراق صغير، الحد الدقيق، وما إلى ذلك، وذلك باستخدام معالج الإشارة الرقمية (DSP) كقاعدة التحكم، فإنه يمكن أن تدرك خوارزميات أكثر تعقيدا، وتدرك الشبكة والذكاء،(IPM) الدائرة الداخلية محرك متكامل يمكن اكتشاف الأخطاء وعرض رموز الخطأ لحل بسرعة مشاكل الخطأ. تصميم الربط الثلاثي للقلب الآلي يجعل الارتفاع السريع والسقوط المستقر. باستخدام تطبيقات الشحن الشمسي ، فهي مناسبة لحالات غير مأهولة مثل معابر السكك الحديدية وممرات الحرائق ،محطات النفط، الأنفاق الألغام، الخ، دون كهرباء، وتدرك تماما التحكم التشغيلي التلقائي.
الوظائف
1يمكن تعديل سرعة العملية.
2يمكن تعديل التباطؤ والتباطؤ
3يمكن تعديل زاوية الحد.
4الاتجاه الأيسر والأيمن يمكن أن يتبادلا بسرعة.
5يمكن تشغيل ذراع الحاجز يدويا في حالة انقطاع الطاقة.
6. 418 تعلّم التردد رمز التحكم عن بعد ضد النسخ
7وظيفة إدخال إشارة إدخال/إخراج من جهاز استشعار الخلايا الضوئية بالأشعة تحت الحمراء.
8كاشف الحلقة و إشارة رادار إدخال/خروج وظيفة إدخال إشارة مكافحة التصادم
9أعلى، إلى أسفل ووقف إدخال إشارة إدخال / إخراج.
10وظيفة العد (أسطول)
11وظيفة خروج إشارة إدخال/إخراج ضوء LED.
12وظيفة إخراج إشارة إدخال / إخراج إشارة المرور.
13أعلى وأسفل في مكانه، وظيفة إخراج إشارة مفتوحة بشكل طبيعي ومغلقة بشكل طبيعي.
14وظيفة خروج الاتصالات RS485.
15تأخير وظيفة إسقاط الذراع
16-مهمة عكس الذراع التلقائي
17وظيفة رفع تلقائي عند إيقاف الطاقة (تتطلب وحدة تخزين طاقة إضافية).
18.I / O منفذ دورة مفتاح واحد صعودا وهبوطا وظيفة.
19جهاز الكشف عن الحلقة مفتوح بشكل طبيعي و مغلق بشكل طبيعي
20سيارة واحدة تمر من خلال كل إشارة لمنع وظيفة التهرب من الرسوم
21وظيفة إنذار مكافحة الاصطدام (تتطلب إنذار ومستشعر إضافي).
22وظيفة إدخال إشارة ربط النار
23منفذ الإدخال / الإخراج يغلق وظيفة إدخال الإشارة
24وظيفة مدخل بطارية تخزين 24 فولت.
معايير المنتج
| حجم الخزانة | 340*340*1047 ((ملم) | 340*340*1047 ((ملم) |
| درجة حرارة العمل | -35°C~+65°C | -35°C~+65°C |
| إمدادات الطاقة | AC110V/220V؛ DC24V | AC110V/220V؛ DC24V |
| سرعة فتح / إغلاق | 0.9Sec-8Sec ((يمكن تعديلها) | 0.6Sec-6Sec ((يمكن تعديلها) |
| الطاقة المسجلة | 200 واط | 400 واط |
| طريقة القيادة | محرك الخدمة | محرك الخدمة |
| الرطوبة | ≤ 90% | ≤ 90% |
| مسافة التحكم عن بعد | ≤100m ((مفتوح، في الطقس المشمس) | ≤100m ((مفتوح، في الطقس المشمس) |
| درجة الحماية | IP54 | IP54 |
| سرعة المحرك بدون حمولة | 3000r/min | 3000r/min |
| أقصى طول للنطاق | 3m-6m | 2.5m |
تعليمات تغيير اتجاه الذراع
محرك الخدمة يمكن تغيير اتجاه الذراع يسارا أو يمينا، 6 خطوات العملية.
الخطوة الأولى:إزالة الجانب الأساسي الأيسر من مؤخرة لوحة التحكم الإلكترونية وتثبيته على اليمين.
الخطوة الثانية: إزالة المسمار M8X20 المنسدس الذي يثبت المحرك ورفع المحرك.
الخطوة الثالثة: قم بإزالة برغي التثبيت من دعامة القوس (انظر الشكل 1) ؛
الخطوة 4: استخدم المسامير M14X150 لسحب دعامة القوس (كما هو موضح في الشكل 2) ؛
الخطوة 5: قم بتثبيت العصا المستخرجة من اليسار الأصلي إلى اليمين ، أو اليمين الأصلي إلى اليسار.
الخطوة السادسة: قم بتثبيتها مرة أخرى في القضية، قم بتثبيت ملفات المقابس الستة زاوية M8X20، ويتم استكمال التبادلات اليسرى واليمنى، لا حاجة لتعديل الإعدادات الأخرى.
