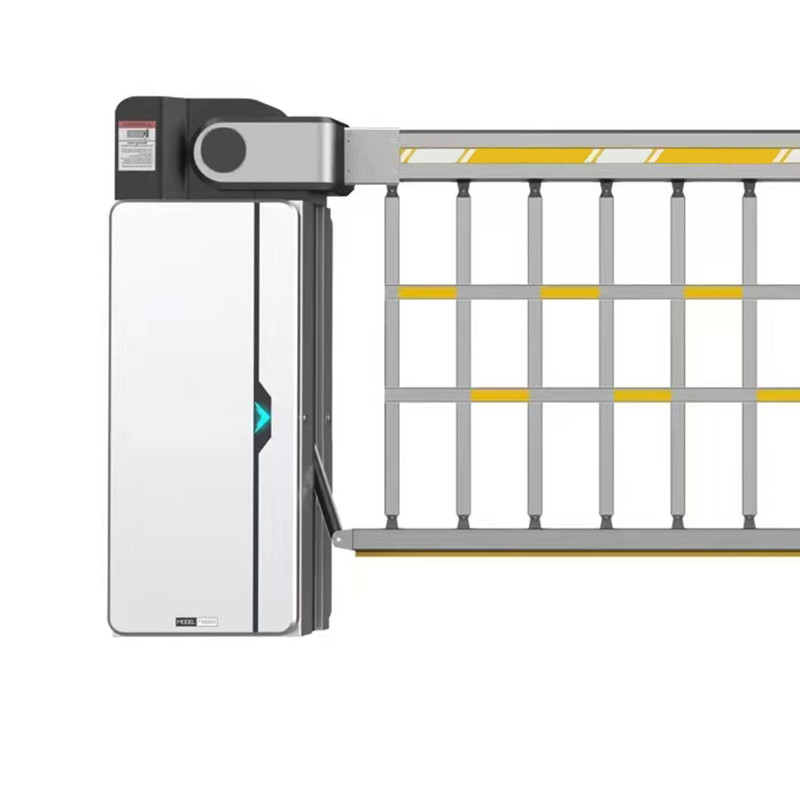

الحواجز الكهربائية الهوائية الثقيلة المرنة القابلة للانسحاب
  • الحواجز الكهربائية الهوائية الثقيلة المرنة القابلة للانسحاب
  • الحواجز الكهربائية الهوائية الثقيلة المرنة القابلة للانسحاب
  • الحواجز الكهربائية الهوائية الثقيلة المرنة القابلة للانسحاب

الحواجز الكهربائية الهوائية الثقيلة المرنة القابلة للانسحاب

مكان المنشأ شنتشن، الصين.
اسم العلامة التجارية SINOMATIC
إصدار الشهادات CE/ ISO
رقم الموديل بي جي-KZ201
تفاصيل المنتج
لون السكن:
فضة لامعة ورمال سوداء
البعد السكني:
530*487*1400 مم
قوة المحرك:
180 واط
الطول الإجمالي:
6 أمتار (بما في ذلك السكن)
درجة حرارة العمل:
-35 درجة مئوية ~ + 80 درجة مئوية
جهد دخل وحدة التحكم:
تيار مستمر 24 فولت ± 10% 7.5 أمبير
إبراز:

الحاجز المنسحب للسياج

,

الحاجز الثقيل للأسوار

,

بوابة التحكم عن بعد في الهواء الكهربائية

شروط الدفع والشحن
الحد الأدنى لكمية
النظام عينة مقبولة
الأسعار
negotiable
تفاصيل التغليف
الكرتون/صندوق الخشب المتجانس/البليت
وقت التسليم
5-10 أيام عمل بعد استلام الدفع
شروط الدفع
عبر البريد الإلكتروني، وسترين يونيون، موني جرام
القدرة على العرض
3000 قطعة في الشهر
وصف المنتج
بوابة حاجز ذراع الرافعة الكهربائية شديدة التحمل والقابلة للسحب والتحكم عن بعد
تتميز بوابة الحاجز ذات الذراع الثقيل هذه بهيكل قوي من أربعة أجزاء يتكون من الغلاف وآلية النقل ووحدة التحكم والذراع. مصممة للتركيب العالمي دون تمييز بين اليسار/اليمين، فهي توفر إدارة موثوقة للوصول إلى المركبات للمناطق السكنية والممتلكات التجارية والمرافق المؤسسية.
الميزات الرئيسية
  • محرك يعمل بالمحرك مع آلية نقل قضيب التوصيل ونابض التوازن للتشغيل المستقر والموثوق
  • عمر المحرك يتجاوز 2.5 مليون دورة مع عمر زنبرك يبلغ 400000 دورة
  • وظيفة الارتداد القياسية للعوائق تعكس الذراع تلقائيًا عند إعاقته أثناء النزول
  • يدعم الرادار الخارجي والملف والوظائف المضادة للتحطم بالأشعة تحت الحمراء
  • مخرج طاقة مدمج DC 12V لطاقة الرادار الخارجية
  • دعم اتصالات RS485 والاتصال المتوازي
المواصفات الفنية
أبعاد الغلاف 530 × 487 × 1400 مم
نوع المحرك محرك BLDC
طاقة المحرك 180 واط
الطول الإجمالي 6 أمتار (بما في ذلك الغلاف)
الطول المفيد للذراع ≤ 5.47 م
وقت الفتح/الإغلاق 4 ثوانٍ ~ 9 ثوانٍ
جهد التشغيل DC24V
درجة حرارة التشغيل -35 درجة مئوية إلى +80 درجة مئوية
مستوى العزل F
درجة الحماية IP54
مسافة التحكم عن بعد ≥ 30 مترًا
الرطوبة النسبية 30% إلى 80% (بدون تكثف)
ميزات التصميم
  • هيكل قبضة الذراع: يوفر نقل قضيب التوصيل قوة تشغيل وثباتًا وموثوقية فائقة
  • هيكل قضيب الدوامة التوربيني والعتاد: ينفذ وظيفة القفل الذاتي عند انقطاع التيار الكهربائي لمنع سقوط الذراع من ضرب المركبات
  • هيكل التروس الكوكبية: تصميم قياسي مع طاقة محرك أكبر وأكثر استقرارًا
  • لوحة المثلث الميكانيكية المحدودة: سرعة قابلة للتعديل لتشغيل صعود وهبوط أكثر سلاسة
مرجع التطبيق
الحواجز الكهربائية الهوائية الثقيلة المرنة القابلة للانسحاب 0 الحواجز الكهربائية الهوائية الثقيلة المرنة القابلة للانسحاب 1
تعليمات تجميع القطب
  1. قبل مغادرة المصنع، يتم تعديل الحركة إلى الوضع المغلق. تأكد من أن الذراع المنحني عند "M" متصل بإحكام باللوحة المثلثية.
  2. قم بإزالة غطاء الهيكل وافتح جانبي أبواب الهيكل.
  3. قم بتركيب 6 مفاتيح رأس مستديرة مسطحة 8 × 8 × 28 في فتحات المفاتيح الستة في كلا طرفي العمود الرئيسي.
  4. قم بتركيب مقابض G501 من كلا طرفي المغزل. عند محاذاة ممر المفتاح، تأكد من أن المقبض مستوٍ.
  5. قم بتركيب غسالات مرنة D10 ومسامير رأس مقبس سداسية M10 × 45 في فتحات كلا طرفي القطب. لا تقفل مؤقتًا.
  6. أدخل عمود فرامل G501 المحمول جوًا بين القطبين وقم بمحاذاة أربعة ثقوب لولبية.
  7. قم بتركيب 4 مسامير سداسية خارجية M10 × 75 في الثقوب المحاذية، وأدخل غسالة مرنة D10 على الطرف الآخر وشدها بصامولة غطاء M10.
  8. أدر العجلة اليدوية عند "E" لوضع ذراع الفرامل أفقيًا.
  9. قم بتركيب عمود الدوران G501، وجلبة الدوران، ورأس الدوران، وتوصيل موصل ضبط قضيب الفرامل بمقعد توصيل الهيكل. أحكم ربط جلبة برغي الضبط.
  10. قم بتوصيل الطاقة وتصحيح وحدة التحكم.
